MPM

Artikel 3.AB300T1.C

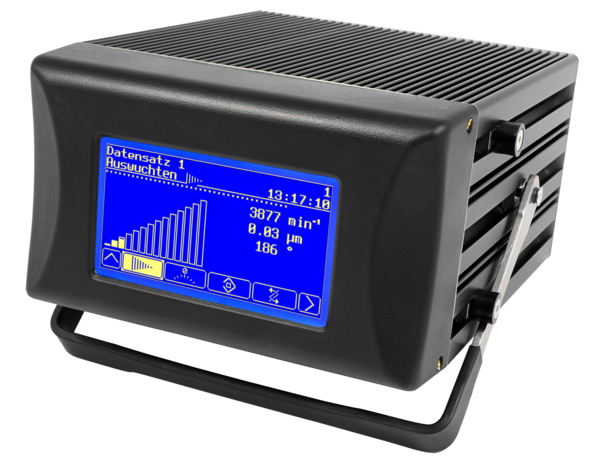

3.AB300T1.C

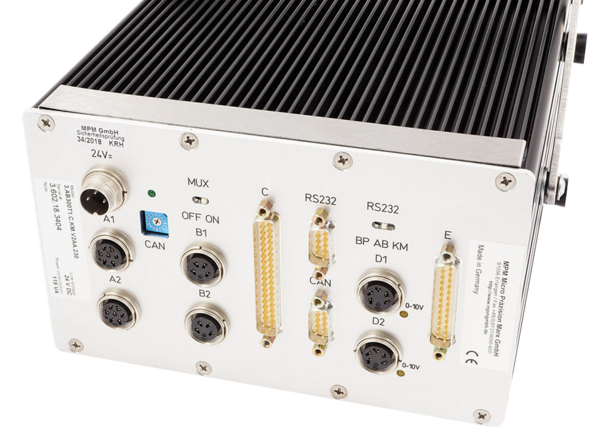

3.AB300T1.C Rückseite

Auswuchtelektronik, automatisch AB300

Zum vollautomatischen Auswuchten an Schleifmaschinen mit MPM-Anbau- oder Spindel-Einbau-Auswuchtapparaten.

  • Tischgehäuse, Aluminium
  • CONLESS-Ansteuerung
  • AE-Körperschall optional
  • Einfachste Bedienung
  • Touch Screen
  • Kompatibel zu allen MPM-Auswuchtapparaten
  • CAN-Bus Datenausgang
  • Kurze Lieferzeit
AE-Filtertypen Beschreibung
A für Auswuchtapparat (GA) oder ASK-Sensor
E für ASM-Sensor
Q für Fluidsensensor
T für Auswuchtapparat (G) oder ASK-Sensor

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.AB300T1.C 1053666A Auswuchtelektronik AB300 im Tischgehäuse für CONLESS ohne Körperschall, 24V
3.AB300T1.C.230 1053674A Auswuchtelektronik AB300 im Tischgehäuse für CONLESS ohne Körperschall, 230V
3.AB300T1.C.KM.V1A 1057324A Auswuchtelektronik AB300 im Tischgehäuse für CONLESS mit 1-Kanal Körperschall, Filtertyp A, 24V
3.AB300T1.C.KM.V2AA 1054217A Auswuchtelektronik AB300 im Tischgehäuse für CONLESS mit 2-Kanal Körperschall, Filtertyp A / A, 24V
3.AB300T1.C.KM.V2AA.230 1054559A Auswuchtelektronik AB300 im Tischgehäuse für CONLESS mit 1-Kanal Körperschall, Filtertyp A / A, 230V

Technische Details

Technische Daten
Leistungsaufnahme ca. 73 VA
CONLESS-Sender-Anschluss 7-polig
Schwingungsfühler-Anschluss 4-polig
Externer Ausgang 5-polig
Bedienung Touchscreen
Anzeigengenauigkeit ±1 Digit
Maße B x H x T 200 x 120 x 245mm
Gewicht ca. 4 kg
Standardgehäuse Alu-Profil mit Kunststoff-Front
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

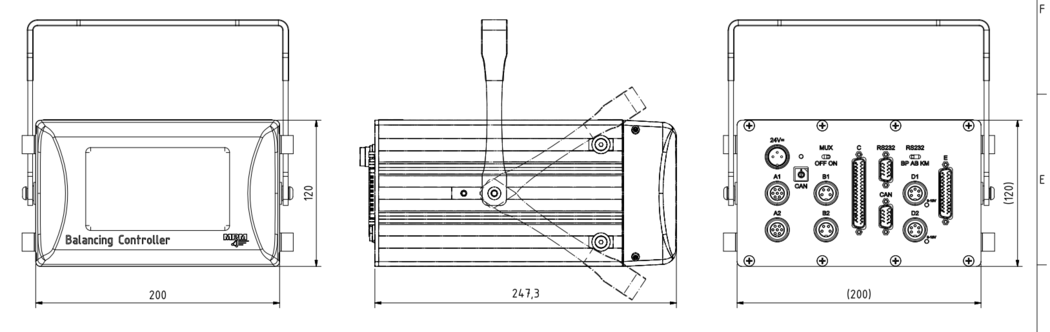

Maßzeichnungen

3.AB300T1.C

Anwendungsbeispiele

AB300 ohne AE-Körperschall

  • Automatisches Auswuchtsystem AB300
    mit CONLESS und Einbau-Auswuchtapparat Typ ESB-F
  • Automatisches Auswuchtsystem AB300
    mit CONLESS und Einbau-Auswuchtapparat Typ ISB-B

AB300 mit AE-Körperschall

  • Automatisches Auswuchtsystem AB300
    mit externen AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS Standard
  • Automatisches Auswuchtsystem AB300
    mit externen AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS Standard
    mit integrierten AE-Körperschall
  • Automatisches Auswuchtsystem AB300
    mit externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
  • Automatisches Auswuchtsystem AB300
    mit externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
    mit integrierten AE-Körperschall
ZubehörBeschreibungArtikel
Schwingungsfühler 3.PUzum Produkt
Kabel (Verlängerung), 4-polig
für Schwingungsfühler
Buchse / Stecker
3.4xxBSzum Produkt
CONLESS-Sender, 7-polig
ohne AE-Körperschall
3.SxxCzum Produkt
Kabel (Verlängerung), 7-polig
für CONLESS-Sender
Buchse / Stecker
3.7xxBSzum Produkt
CONLESS-Empfänger, 3-polig
ohne AE-Körperschall
3.Exxzum Produkt
Spiralkabel, 3-polig
Verbindung zwischen Elektronik und ISB Typ A und B
Für ISB-Apparate ohne AE-Körperschallsignal
3.3.Sxx.SSzum Produkt
Einbau-Auswuchtapparat
ohne AE-Körperschallsignal
3.ISBzum Produkt
Einbau-Auswuchtapparate
ohne AE-Körperschallsignal
für den Einsatz in HSK Aufnahmen.
Ab HSK63 bis HSK125
3.ISBxxxCzum Produkt
Anbau-Auswuchtapparate
ohne AE-Körperschallsignal
3.ESBzum Produkt
