MPM

Artikel 3.AB340P01.1.C.EXT.24

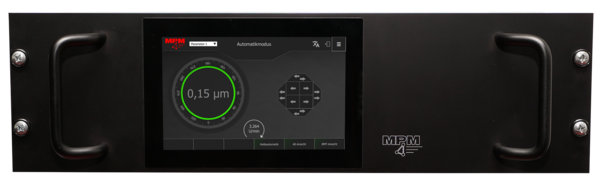

Auswuchtelektronik, automatisch AB340 (CONLESS)

Zum vollautomatischen Auswuchten an Schleifmaschinen mit MPM-Anbau- oder Spindel-Einbau-Auswuchtapparaten mit CONLESS-Ansteuerung und 19"-Frontplatte

  • CONLESS-Ansteuerung
  • Software Balcon350 für Auswuchten und AE-Körperschall
  • Bedienung über Touch Screen
  • Kompatibel zu allen MPM- CONLESS-Auswuchtapparaten
  • CAN-Bus Datenausgang
  • Gehäuse 19“
  • Kurze Lieferzeit

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.AB340P01.1.K.EXT.24 1xxxxxxxA Auswuchtelektronik AB340 mit 19" Frontplatte, 24V

Technische Details

Technische Daten
Betriebsspannung 24 V=
Leistungsaufnahme ca. 73 VA
CONLESS-Sender-Anschluss 7-polig
Schwingungsfühler-Anschluss 4-polig
Externer Ausgang 5-polig stereo, D-SUB Buchse 9-polig
Bedienung Touchscreen
Maße B x H x T [mm] 482 x 134 x 252
Gewicht ca. 4 kg
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

Maßzeichnungen

Anwendungsbeispiele

AB340 mit Profibus, ohne AE-Körperschall

  • Automatisches Auswuchtsystem AB340
    mit PROFIBUS und Anbau-Auswuchtapparat Typ ESB-CONLESS Standard
  • Automatisches Auswuchtsystem AB340
    mit PROFIBUS und Einbau-Auswuchtapparat Typ ISB Bauform A

AB340 mit Profibus und AE-Körperschall

  • Automatisches Auswuchtsystem AB340 mit PROFIBUS, externem AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS Standard
  • Automatisches Auswuchtsystem AB340 mit
    Profibus, externen AE-Körperschallsensor und
    Anbau-Auswuchtapparat Typ
    ESB-CONLESS mit integrierten AE-Körperschall
  • Automatisches Auswuchtsystem AB340 mit PROFIBUS,
    externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
  • Automatisches Auswuchtsystem AB340 mit
    Profibus, externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
    mit integrierten AE-Körperschall
ZubehörBeschreibungArtikel
Schwingungsfühler 3.PUzum Produkt
Kabel (Verlängerung), 4-polig
für Schwingungsfühler
Buchse / Stecker
3.4xxBSzum Produkt
CONLESS-Sender, 7-polig
ohne AE-Körperschall
3.SxxCzum Produkt
Kabel (Verlängerung), 7-polig
für CONLESS-Sender
Buchse / Stecker
3.7xxBSzum Produkt
CONLESS-Empfänger, 3-polig
ohne AE-Körperschall
3.Exxzum Produkt
Spiralkabel, 3-polig
Verbindung zwischen Elektronik und ISB Typ A und B
Für ISB-Apparate ohne AE-Körperschallsignal
3.3.Sxx.SSzum Produkt
Einbau-Auswuchtapparat
ohne AE-Körperschallsignal
3.ISBzum Produkt
Einbau-Auswuchtapparate
ohne AE-Körperschallsignal
für den Einsatz in HSK Aufnahmen.
Ab HSK63 bis HSK125
3.ISBxxxCzum Produkt
Anbau-Auswuchtapparate
ohne AE-Körperschallsignal
3.ESBzum Produkt
