Artikel 3.AB50SM4.C

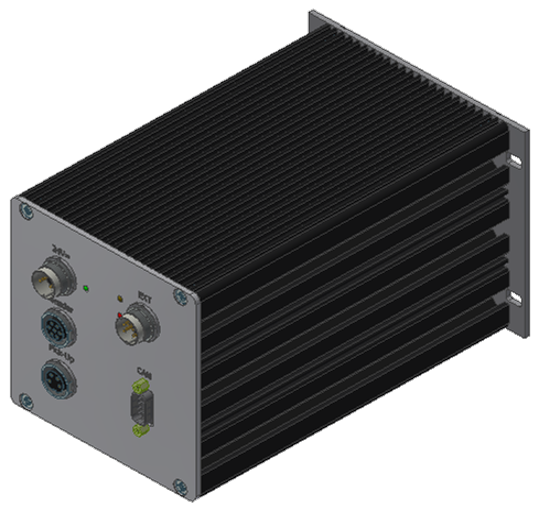

Auswuchtmodul, automatisch CONLESS

Zum vollautomatischen Auswuchten an Schleifmaschinen

  • Kontaktlose CONLESS-Ansteuerung
  • Kompatibel zu allen MPM-CONLESS-Auswuchtapparaten
  • CAN-Bus Datenausgang
  • Automatisches Auswuchten in 1-Ebene (mit 1. Schwingungsfühler)
  • Kurze Lieferzeit

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.AB50SM4.C 1015832A Auswuchtelektronik AB50 im SM4 Gehäuse für CONLESS

Technische Details

Technische Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. 60W
CONLESS-Sender-Anschluss 7-polig
Schwingungsfühler-Anschluss 4-polig, 5Vpp, max. +/- 10V=
Externer Ausgang 5-polig
Verbindung zu Bedienmodul CAN-Bus, 9-polig D-Sub
Maße B x H x T 120 x 120 x 200mm
Gewicht ca. 2 kg
Standardgehäuse SM4, Aluminium
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +60 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

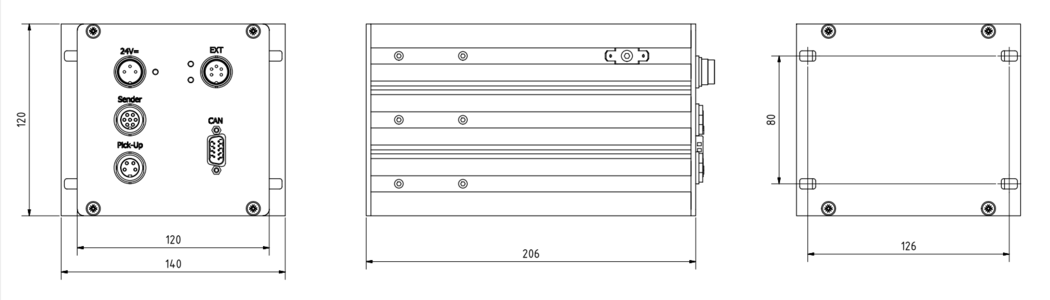

Maßzeichnungen

Anwendungsbeispiele

  • Automatisches Auswuchtsystem AB50
    mit CONLESS und Anbau-Auswuchtapparat Typ ESB-F
  • Automatisches Auswuchtsystem AB50
    mit Einbau-Auswuchtapparat Typ ISB Bauform B
ZubehörBeschreibungArtikel
Bedienmodule
für AB50
3.BM50zum Produkt
Datenkabel 3.DKC.B09xxzum Produkt
Schwingungsfühler 3.PUzum Produkt
Kabel (Verlängerung), 4-polig
für Schwingungsfühler
Buchse / Stecker
3.4xxBSzum Produkt
CONLESS-Sender, 7-polig
ohne AE-Körperschall
3.SxxCzum Produkt
Kabel (Verlängerung), 7-polig
für CONLESS-Sender
Buchse / Stecker
3.7xxBSzum Produkt
CONLESS-Empfänger, 3-polig
ohne AE-Körperschall
3.Exxzum Produkt
Spiralkabel, 3-polig
Verbindung zwischen Elektronik und ISB Typ A und B
Für ISB-Apparate ohne AE-Körperschallsignal
3.3.Sxx.SSzum Produkt
Einbau-Auswuchtapparat
ohne AE-Körperschallsignal
3.ISBzum Produkt
Einbau-Auswuchtapparate
ohne AE-Körperschallsignal
für den Einsatz in HSK Aufnahmen.
Ab HSK63 bis HSK125
3.ISBxxxCzum Produkt
Anbau-Auswuchtapparate
ohne AE-Körperschallsignal
3.ESBzum Produkt
