Artikel 3.KSV.P.LED._-09.P80

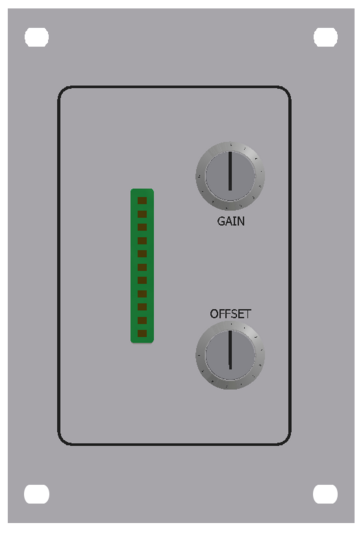

AE-Körperschall-Verstärker mit Potentiometer für Offset und Verstärkung sowie LED-Anzeige
Für externe Körperschallsensoren
3.KSV.P.LED._-09.P80
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Filtertyp |
|---|---|---|
| 3.KSV.P.LED.T-09.P80 | 1057639A | T – für Sensor im G-Auswuchtapparat oder ASK-Sensor |
Technische Details
| Technische Daten | |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 180 mA |

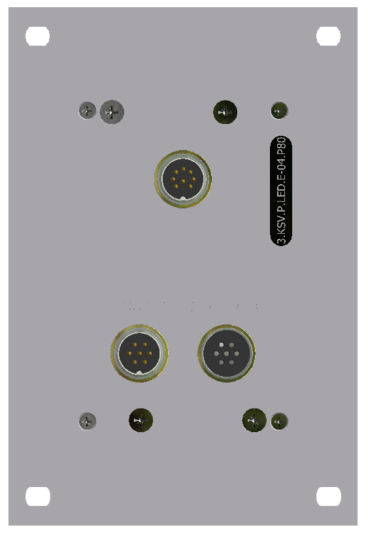

| Einbaustecker 8-polig | Verbindung zur SPS und 24 V-Versorgung |
| Einbaustecker 7-polig | Verbindung zum Steuergerät (ABxxx) |
| Einbaubuchse 7-polig | Verbindung zum Sender |
| Maße B x H x T [mm] | 120x178,5x75 |
| Gewicht ca.[kg] | 0,73 |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |

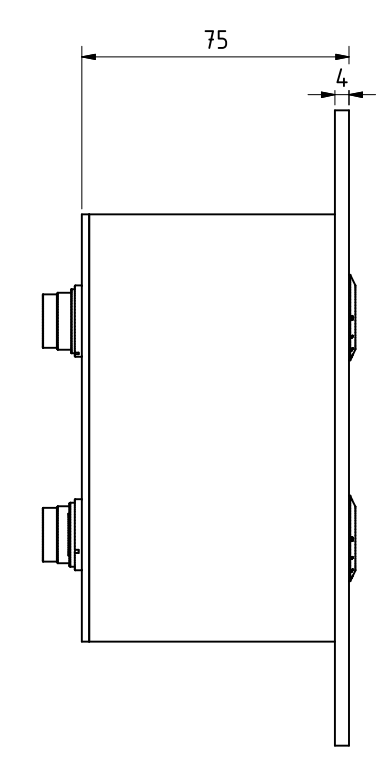

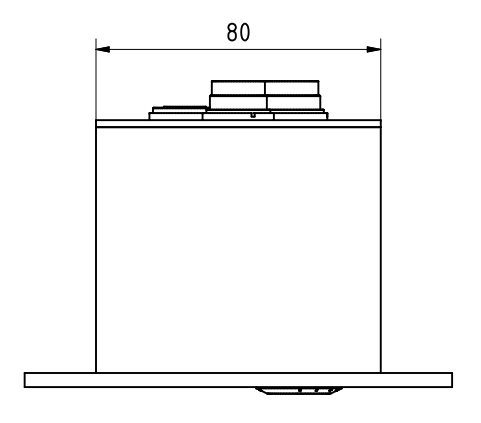

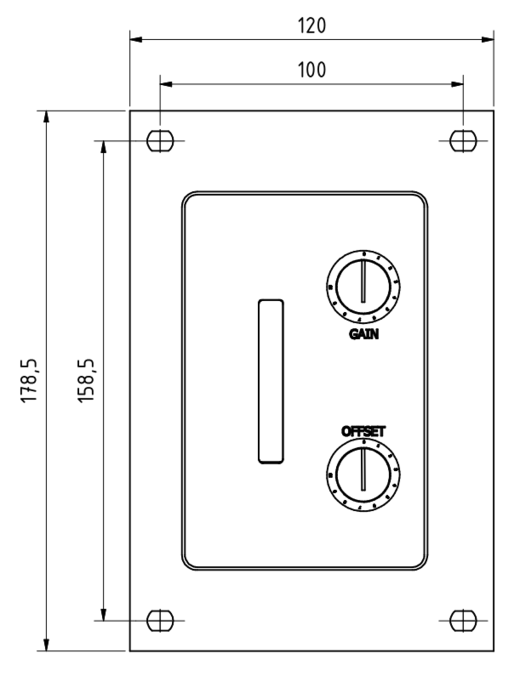

Maßzeichnungen
